فن کویل

فن کویل وسیله‌ای مکملِ سیستم گرمایش و سرمایش است که از اجزای مختلفی مانند فن تهویه، موتور فن، سینی تقطیر، کویل (لوله‌های مسی و پره‌های آلومینیومی)، فیلتر، بدنه و غیره تشکیل شده است. نوع کارکرد این محصول به این شکل است که آب سرد چیلر یا آب گرم دیگِ موتورخانه می‌تواند وارد کویل‌های فن شود و هوای محیط را خنک یا گرم کند. فن و کویل همانطور که از نامشان مشخص است دو جزء اصلی این محصول هستند. همانطور که اشاره شد، این نوع از دستگاه‌های سرمایش/گرمایش برای کار کردن به شکلی صحیح به آب سرد یا گرم نیاز دارد. همین آب سرد یا گرم هم طی کار دستگاه با کمک پمپ‌های تعبیه شده در مسیر رایزرها به لوله‌هایی کم قطر (کویل‌ها) هدایت می‌شوند تا در نهایت به فن‌کویل می‌رسند.

اساس کار فن کویل‌ها به این صورت است که دستگاه هوای داخلی فضای ساختمان را به خود می‌کشد تا بعد از عبور دادن هوا از روی کویل‌های گرم یا سرد، دمای هوای محیط را تغییر دهد و سپس همین هوا را در فضای داخلی پخش کند. بنابراین زمانی که آب سرد از مسیر رایزرها به سیستم می‌رسد، از مجموعه‌ای از لوله‌های نازک یا همان کویل خنک‌کننده عبور کرده و از این طریق گرمای هوای داخل را جذب می‌کند. با این اقدام حرارت آب سرد بالاتر رفته و به همان نسبت هوای محیط ساختمان سرد می‌شود. سپس این آب گرم شده از طریق رایزر به اپراتور چیلر برگشت داده و این چرخه مجدداً تکرار می‌شود.

1. فیلتر فن‌کویل

یکی از بخش‌های مهم در این نوع از کالاها فیلتر سیستم است. در مورد فیلتر فن کویل‌ها باید در نظر داشته باشید که محصول خریداری شده امکان دسترسی راحت به فیلتر و قابلیت شست‌وشو داشته باشد.

2. مبدل حرارتی

یکی دیگر از قسمت‌های مهم فن کویل‌ها که وظیفه‌ی انتقال حرارت بین دو ماده‌ی مختلف را به وسیله‌ی افزایش سطح حرارت دارد مبدل حرارتی است. در زمان خرید فن کویل، در نظر داشته باشید که مبدل باید ظرفیت سرمایش و گرمایش متناسب با محیط شما را داشته باشد. زیرا مبدل‌ها با تغییر سایز لوله و تعداد ردیف و تعداد فین در اینچ، دارای ظرفیت‌های متفاوتی هستند.

3. سینی تخلیه یا درین

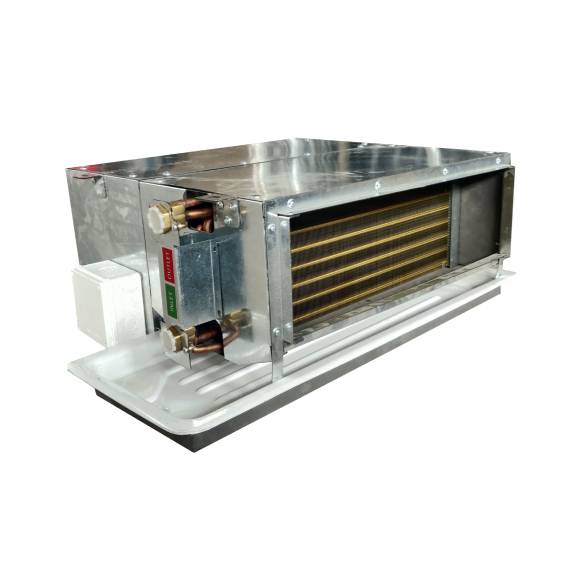

فن‌کویل‌های سقفی‌توکار دارای سینی تخلیه برای جمع‌آوری آب تقطیر شده و هدایت آن به خارج هستند. همچنین قرارگیری سینی به طور کامل زیر شیرآلات نصب شده می‌تواند از امکان نشت آب به سقف جلوگیری کند.

4. کویل‌ها

به طور کلی کویل‌های سیستم همان لوله‌هایی هستند که آب سرد یا گرم در آن جریان دارد.

5. موتور فن کویل

موتور یا درواقع الکتروموتورهای مورد استفاده در این محصولات که به صورت یکپارچه ساخته می‌شوند
