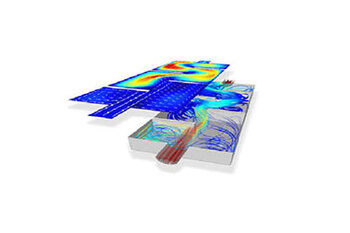

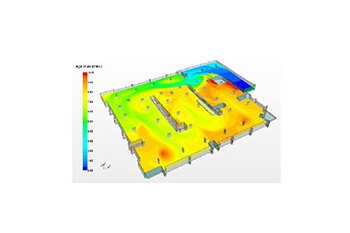

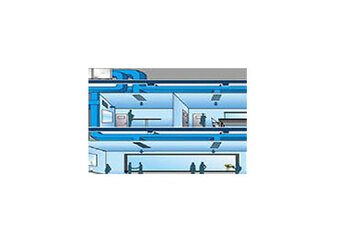

شبیه سازی دینامیک سیالات محاسباتی (CFD) برای سیستم های مدیریت دود با استفاده از نرم افزارهای ANSYS CFX و Pyrosim

مشخصات فنی تولیدات کارخانه مکش و دهش:

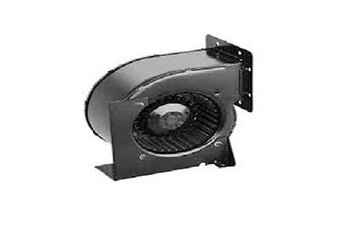

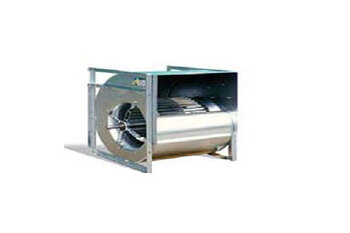

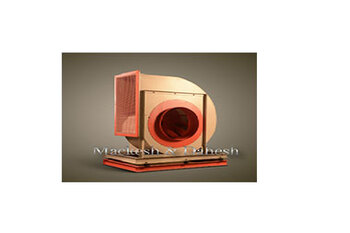

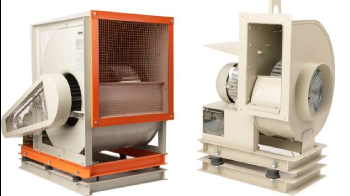

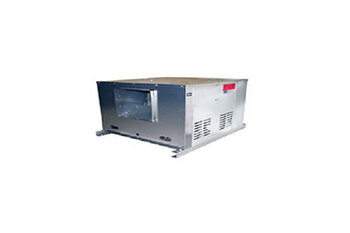

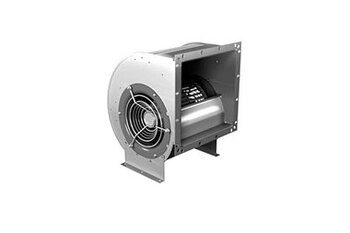

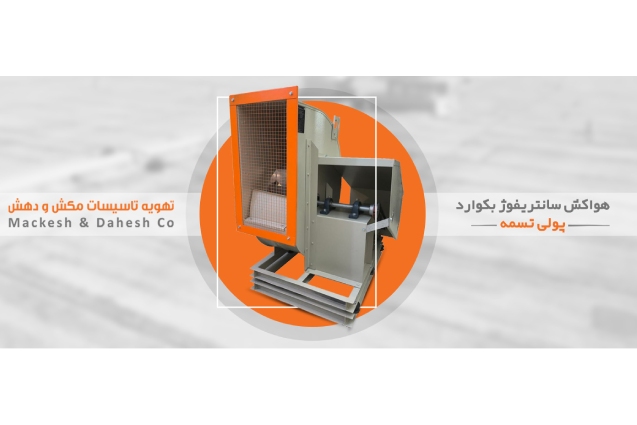

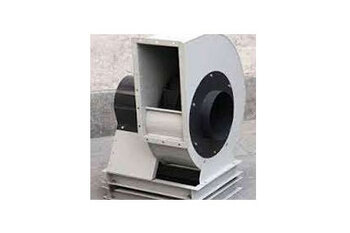

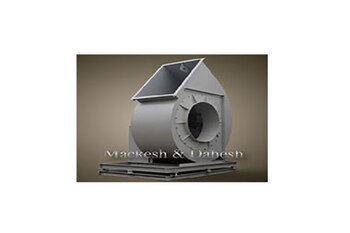

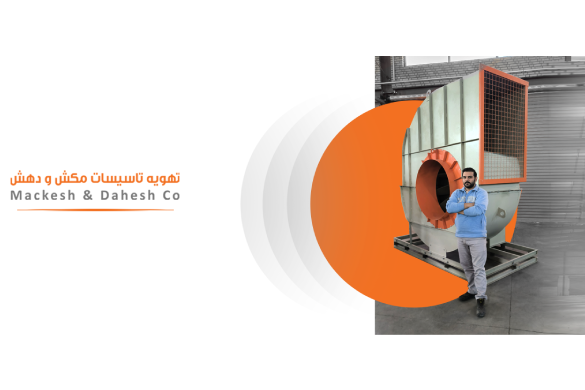

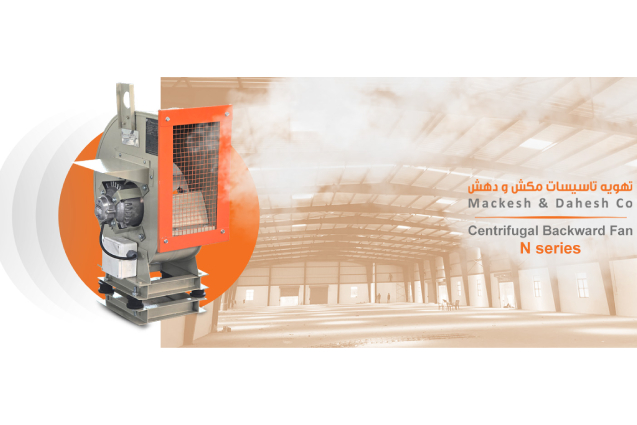

الف : مشخصات عمومی فن سانتریفیوژ ( یوتیلیتی ) بکوارد و فوروارد

1. این نوع فنهای یوتیلیتی سانتریفیوژ از نوع پروانه بکوارد ( پره خمیده به عقب ) و مناسب برای اگزاست و تخلیه هوا میباشد . بدنه ، پایه و بارانگیر از جنس ورق گالوانیزه گرم Hot Galvanized و اتصال آن بصورت درزی و بدون استفاده از جوشکاری ممتد (فیتیله) بوده و پایه ها با استفاده از پیچ و مهره با روکش گالوانیزه و بدون انجام عملیات جوشکاری وصل می گردد و با پوشش رنگ الکترو استاتیک ( Real 7032-2004 ) مطابق با اسناندارد ضخامت ASTMDF 1186 بر روی آن باضخامت حداکثر 70 micron رنگ آمیزی می گردد. به غیر از مواردی که امکان اسفاده از پیچ و مهره بدلیل مقاوم سازی ، مقدور نباشد و از ورق با آلیاژ های ST37,52,CK45,Stainless steel و یا pvc استفاده شود ،که در صورت استفاده از ورق با جوشCO2 یا الکترود های مخصوص جوشکاری ، زیرسازی مناسب و با پوشش رنگ الکترو استاتیک ( Real 7032-2004 ) بر روی آن باضخامت حداقل 70 micron رنگ آمیزی می گردد .

2. قیف ورودی مخروطی بوده و تا چند میلیمتر داخل پروانه بمنظور ، راندمان بالاتر و هدایت مناسب جریان هوا صورت میگیرد.

3. جنس پروانه بکوارد فن سانتریفوژ از آلومینیوم و نوع اتصال آن با استفاده از پرچ ( بدون استفاده از جوش ) می باشد ، (به غیر از مواردیکه دارای افت فشار بالا و یا مدل دستگاه نیز بزرگتر از سایز 100 باشد ، که در این موارد جنس پروانه اکثرا با آلیاژ ST37 و دارای پوشش رنگ الکترو استاتیک ( Real 7032-2004 ) بر روی آن باضخامت حداقل 70 micron رنگ آمیزی می گردد.

4. بارانگیر این نوع فنها از نوع پولی و تسمه ،کاملا یاتاقان، تسمه و الکتروموتور را از ورود برف و باران محافظت می نماید و فن های انتقال نیرو بصورت مستقیم دارای پوشش مناسب برای الکتروموتور میباشد .

5. شفت ازجنس CK45 با روکش آبکاری نیکل و در برخی از مواقع و بستگی به نوع سفارش امکان استفاده از stailess steel 304 یا مشابه استفاده می گردد .

6. یاتاقان از نوع UCP و گرید 2.5 تست و گواهی صادر می گردد.

7. تسمه پروانه تا سایز 45 از تیپ A و از سایز 50 به بالا از تیپ B و ساخت کره یا اندونزی می باشد.

8. پولی ها از جنس آلومینیوم با آلیاژ مناسب و در سایز های بالاتر از مدل 90 ، ترجیحا از جنس چدن استفاده میشود و ضمنا دور پروانه فن برای اگزاست باید به نحوی تعیین شود که میزان هوای مکیده شده از هواکش بدون استفاده از دمپر و در فشار استاتیکی مورد نظر و با خطای حداکثر 5% طبق استاندارد بین المللی مورد تایید میباشد.

9. فن های با اتصال از نوع انتقال غیر مستقیم (پولی و تسمه) ، دارای پایه قابل رگلاژ الکتروموتور (مطابق با تصویر زیر) بوده تا در زمان تعمیرات و نگهداری، امکان تعویض، تنظیم تسمه و رگلاژ الکتروموتور به سهولت میسر گردد.

10. توری دهانه های خروجی (دهش) از جنس متال مش و با پوشش رنگ الکترو استاتیکی و یا اپوکسی بنابر سفارش خریدار به منظور محافظت از ورود پرندگان استفاده شده است.

11. الکتروموتور های مورد استفاده از برند الکتروژن ، موتوژن و یا ساخت ایران ، با IP54 استفاده می گردد . توصیه میشود بدلیل کاهش آمپر مصرفی ، ارتعاش الکتروتور ، دسیبل صدا و قیمت از الکتروموتور های سه فاز استفاده شود . و در صورت درخواست میتوان از الکتروموتور های ضد جرقه explosion proof استفاده شود .

12. پروانه فن ها از نظر استاتیکی بالانس و بصورت دینامیکی با دستگاه پرتابل کنترل و مطابق با استاندارد IS0 1940 و گرید 2.5 تست و گواهی صادر می گردد.

13. کلیه فن ها دارای شاسی دوبل و دارای لرزه گیر یا پایه نگهدارنده مناسب به منظور جلوگیری از ارتعاش را دارا می باشند.

14. تعبیه قلاب مناسب بمنظور سهولت در حمل کالا نصب گردیده و کلیه دستگاه ها دارای جعبه ترمینال باکس بوده و در صورت درخواست خریدار نسبت به نصب کلید ایزولیتور با داخل کیسینگ تعبیه میشود .

15. کلیه قطعات متحرک به شرط نصب و نگهداری صحیح مطابق با شرایط دوره گارانتی، به مدت 12 الی 18 انجام می گردد.

17. سرعت خروجی هوا مطابق با درخواست مشتری رعایت می گردد.

سرعت خروج هوا از فن های یوتیلتی از فرمول زیر محاسبه می شود:

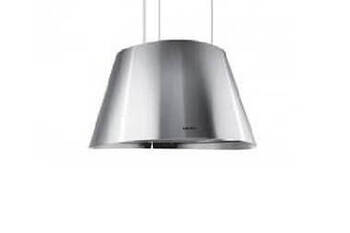

و برای تخلیه هوای هود های آشپزخانه های صنعتی به ازاء هر فوت مربع ( مساحت هود ) بر اساس جدول زیر محاسبه میشود :

ارتفاع هود از کف آشپزخانه نباید کمتر از 180 سانتیمتر باشد وTBAL 80-12 SB بوده که ابعاد خروجی فن مطابق با نقشه زیر 51 در 100 سانتیمتر بوده که معادل 673/1 در 281/3 فوت می باشد. بنابراین سرعت خروجی فن به صورت زیر محاسبه می گردد.

نکته 1: در انتخاب فن و بررسی آن همواره می بایست به قطر فن دقت شود ، زیرا سرعت هوای خروجی رابطه مستقیم با قطر فن خواهد داشت. در صورتی که قطر فن کوچکتر از قطر مناسب مورد نیاز انتخاب گردد، مساحت دهانه خروجی کاهش یافته و در نهایت سرعت هوای خروجی افزایش می یابد. در این حالت سرعت گردش پروانه می بایست بیشتر شده ، تا بتواند ظرفیت مورد نظر را تامین کند و در نتیجه این دو فاکتور مهم باعث افزایش صدای تولیدی فن خواهد شد.

نکته 2: همواره باید دقت نمود که فن با پروانه فوروارد نباید جهت مکش هوا استفاده شوند.

دلیل اول اینکه فاصله نزدیک بالک های پروانه فوروارد به یکدیگر بوده و این فاصله کم مواد موجود یا چسبنده مانند چربی ها در قسمت مکش فن باعث افزایش وزن پروانه می گردد و پس از مدتی کارکرد ، راندمان فن و در نتیجه ظرفیت آن به شدت کاهش می یابد.

دلیل دوم هم هوادهی بالاتر فن فوروارد نسبت به بکوارد می باشد. با توجه به این موضوع ، در یک ظرفیت ثابت نیز قطر فن فوروارد کوچکتر از قطر فن بکوارد شده و با توجه به کاهش سطح مقطع قسمت دهش ، سرعت خروجی هوا افزایش می یابد و نتیجتأ صدای تولیدی فن افزایش خواهد یافت.

بنابراین انتخاب فن فوروارد صرفا می بایست جهت تامین هوا استفاده گردد و نه مکش و تخلیه هوا.

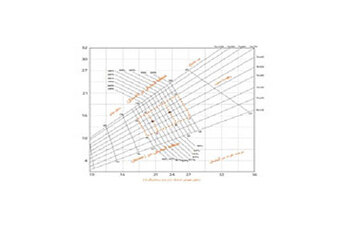

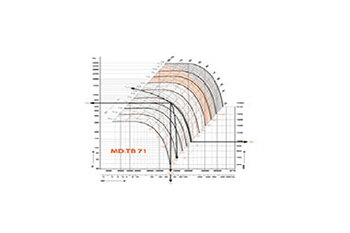

نرم افزار محاسباتی مکش و دهش دارای محاسبات ظرفیت هوادهی ، افت فشار ، سرعت هوا دسیبل صدا ، قدرت مصرف واقعی الکتروموتور، منحنی عملکرد ، ابعاد و در نهایت خروجی مشخصات فنی می باشد:

3- الکتروموتور دارای یکسال دوره گارانتی از طرف کارخانه سازنده اصلی می باشد (توصیه میگردد تا از تابلو برق مجهز به تجهیزات ایمنی و کنترل فاز استفاده گردد)

در زمان راه اندازی به جهت چرخش پروانه ( فلش تعبیه شده ) دقت شود .

6-پس از نصب کابل برق مطابق با مشخصات الکتريکي فن ، آمپر مصرفي در زمان راه اندازي دستگاه کنترل شود تا بيش از حداکثر آمپر نامي الکتروموتور نباشد . از سربندي اتصالات برق الکتروموتور و محکم کردن آن اطمينان حاصل فرماييد .

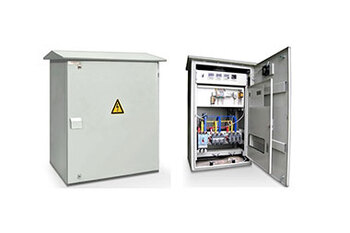

7-استفاده از تابلو برق مجهز به کنتاکتور و بي متال ، کنترل فاز ، کليد قطع و وصل دستی و تجهیزات ایمنی دستی الزامي مي باشد .

8- ساخت فونداسيون مناسب با توجه به وزن و ابعاد دستگاه ( ترجيا بيست سانتيمتر بزرگتر از ابعاد شاسي فن ) و داراي صفحه هاي فلزي تعبيه شده براي اتصال به شاسي دوم فن و کاملا تراز الزامي و در غیر اینصورت قرار دادن فن بر روی بدون هیچگونه استراکچر توصیه نمیگردد .

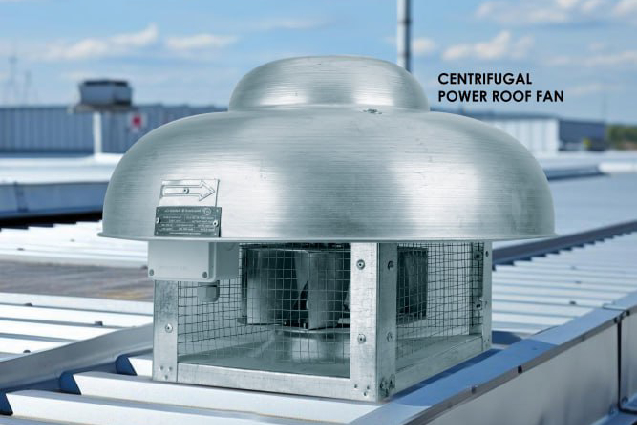

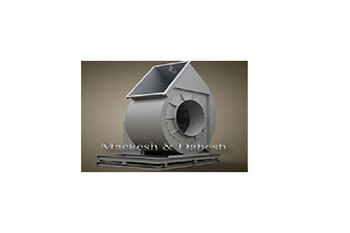

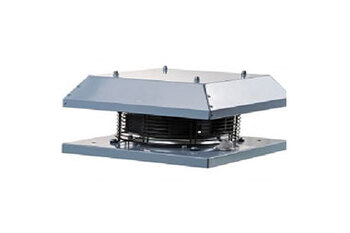

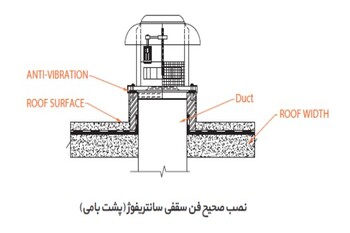

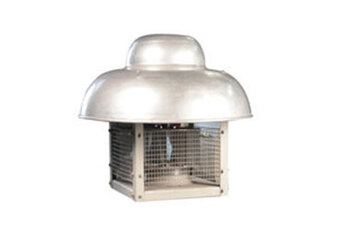

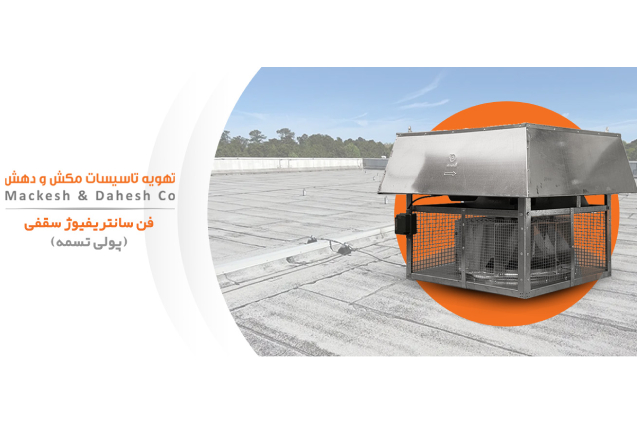

سقفی سانتریفیوژ از نوع پروانه بکوارد ( پره خمیده به عقب ) و مناسب برای اگزاست و تخلیه هوا میباشد .

بدنه ، پایه از جنس ورق گالوانیزه گرم Hot Galvanized و اتصال آن با استفاده از پیچ و مهره با روکش گالوانیزه و بدون انجام عملیات جوشکاری وصل می گردد .

به غیر از مواردی که امکان اسفاده از پیچ و مهره بدلیل مقاوم سازی ، مقدور نباشد و از ورق با آلیاژ های و یا pvc استفاده شود ،که در صورت استفاده از ورق با جوشCO2 یا الکترود های مخصوص جوشکاری ، زیرسازی مناسب و با پوشش رنگ الکترو استاتیک ( Real 7032-2004 ) بر روی آن باضخامت حداقل 70 micron رنگ آمیزی می گردد .

2. قیف ورودی مخروطی بوده و تا چند میلیمتر داخل پروانه بمنظور ، راندمان بالاتر و هدایت مناسب جریان هوا صورت میگیرد.

3. جنس پروانه بکوارد فن سانتریفوژ از آلومینیوم و نوع اتصال آن با استفاده از پرچ ( بدون استفاده از جوش ) می باشد ، (به غیر از مواردیکه دارای افت فشار بالا و یا بنابر درخواست خریدار باشد رنگ آمیزی می گردد.

4. جنس کلاهک بارانگیر از آلومینیوم بصورت گرد ( انتقال نیرو مستقیم و پولی و تسمه ) و چهارگوش ( انتقال نیرو پولی و تسمه برای سایز های 45 تا 100 ) و در کل بایستی طوری انتخاب شود تا از ریزش باران و یا برف به داخل کانال جلوگیری شود و بطوریکه از بدنه اصلی فن بزرگتر باشد و سطح آن را نیز کامل پوشش دهد .

5. شفت ازجنس CK45 با روکش آبکاری نیکل و در برخی از مواقع و بستگی به نوع سفارش امکان استفاده از stailess steel 304ژاپن اصل یا مشابه وارداتی و در صورت درخواست خریدار مجهز به شیلنگ گریس خور می باشد .

7. تسمه پروانه تا سایز 45 از تیپ و ساخت کره یا اندونزی می باشد.

8. پولی ها از جنس آلومینیوم با آلیاژ مناسب و در سایز های بالاتر از مدل استفاده شود .

12. پروانه فن ها از نظر استاتیکی بالانس و بصورت دینامیکی با دستگاه پرتابل کنترل و مطابق با استاندارد IS0 1940 IP65 تعبیه میگردد .

16. کلیه قطعات متحرک به شرط نصب و نگهداری صحیح مطابق با شرایط دوره گارانتی، به مدت 12 الی 18 انجام می گردد.

18. به طور عمده و جهت پروژه های بیمارستانی دور پروانه فن های سقفی به صورتی انتخاب می گردد تا سرعت لبه خطی پروانه از fpm 3500 بیشتر نباشد. سرعت لبه خطی در فن های سقفی با استفاده از فرمول زیر قابل محاسبه می باشد.

π 3- الکتروموتور دارای یکسال دوره گارانتی از طرف کارخانه سازنده اصلی می باشد (توصیه میگردد تا از تابلو برق مجهز به تجهیزات ایمنی و کنترل فاز استفاده گردد)

در زمان راه اندازی به جهت چرخش پروانه ( فلش تعبیه شده ) دقت شود .

6-پس از نصب کابل برق مطابق با مشخصات الکتريکي فن ، آمپر مصرفي در زمان راه اندازي دستگاه کنترل شود تا بيش از حداکثر آمپر نامي الکتروموتور نباشد . از سربندي اتصالات برق الکتروموتور و محکم کردن آن اطمينان حاصل فرماييد .

7-استفاده از تابلو برق مجهز به کنتاکتور و بي متال ، کنترل فاز ، کليد قطع و وصل دستی و تجهیزات ایمنی دستی الزامي مي باشد .

8- ساخت فونداسيون مناسب با توجه به وزن و ابعاد دستگاه ( ترجيا بيست سانتيمتر بزرگتر از ابعاد شاسي فن ) و داراي صفحه هاي فلزي تعبيه شده براي اتصال به شاسي دوم فن و کاملا تراز الزامي و در غیر اینصورت قرار دادن فن بر روی بدون هیچگونه استراکچر توصیه نمیگردد .

10- نظافت پروانه ها در دستور کار قرار گیرد و هر سال یکبار این کار انجام شود .

پیشنهاد میشود بمنظور نصب ، راه اندازی و سرویس های دوره ای نیز ، از افراد متخصص در این زمینه استفاده شود.

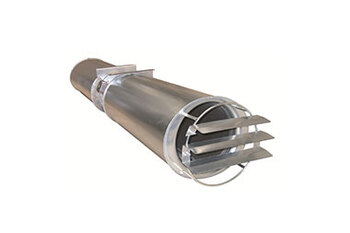

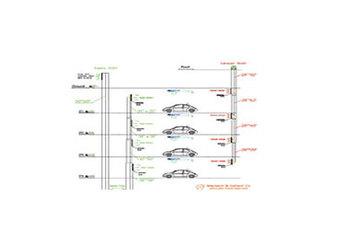

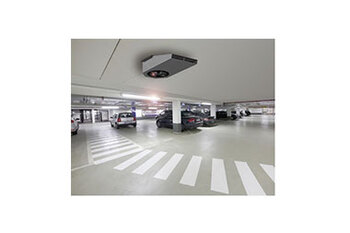

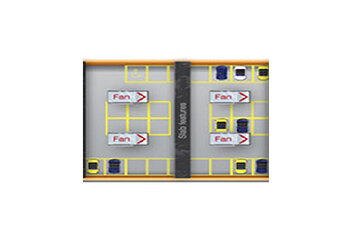

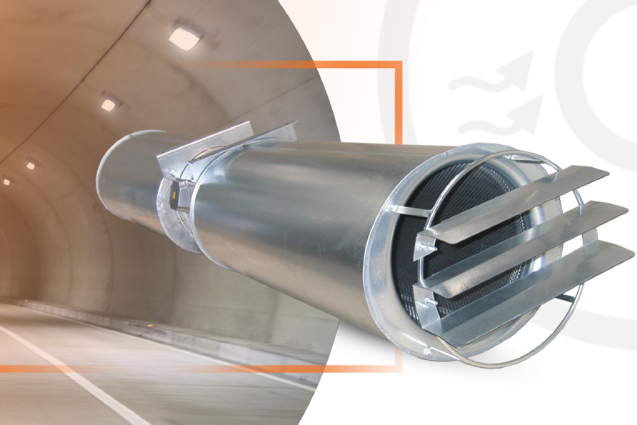

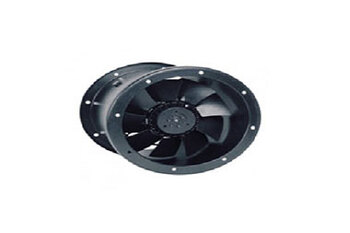

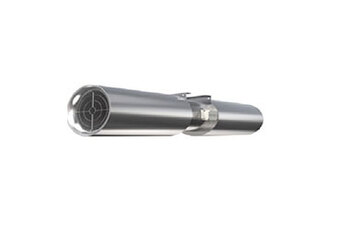

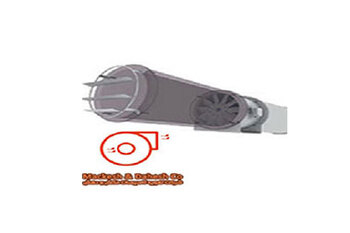

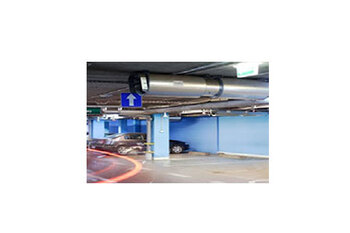

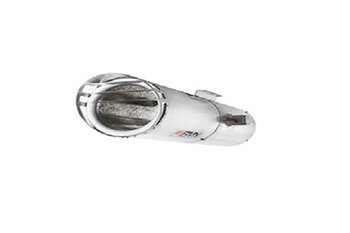

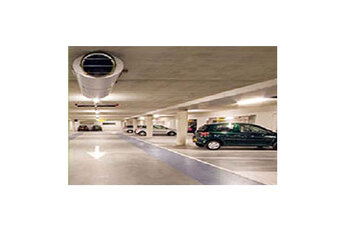

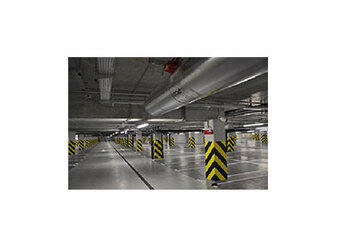

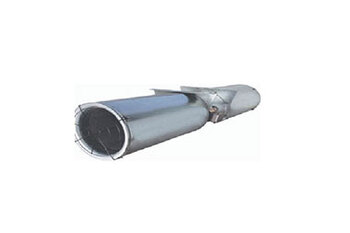

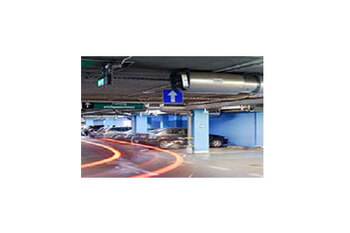

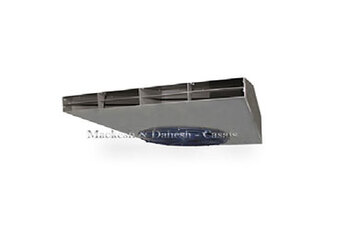

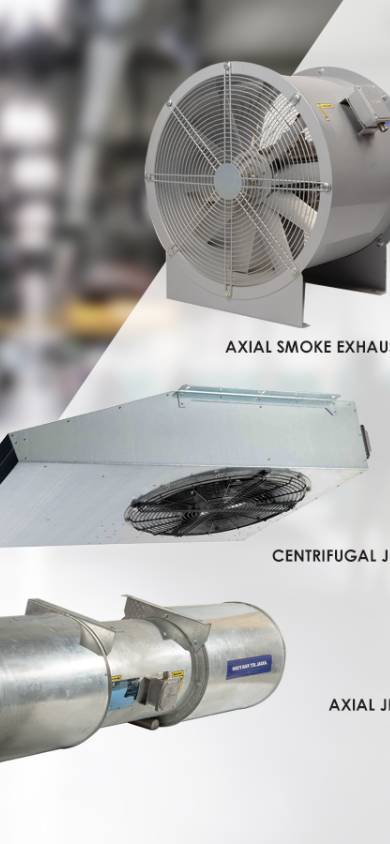

اصول اجرای جت فن در پارکینگ

1- هر چه ارتفاع پارکینگ برای اجرای سیستم مناسب تر باشد انعطاف پذیری بیشتری در طراحی و انتخاب سیستم داریم. همچنین ممکن است جت فن ها بین تیرهای سقفی قرار گیرند تا ارتفاع سیستم را به حداقل برسانند.

3- وجود موانع سقفی در بحث تهویه پارکینگی

4- موارد مورد نیاز در جانمایی جت فن

هنگام جانمایی نقاط تخلیه اصلی باید به محل قرارگیری خروج ها و مسیر های خروج توجه شود.جانمایی باید به گونه ای باشد که خروج ها و مسیرهای خروج را دچار مخاطره نکند.

طراحی باید به گونه ای باشد که سرعت هوا در مسیرهای فرار و رمپ ها از 5 متر بر ثانیه بیشتر نشده تا خللی در فرار متصرفان ایجاد نگردد.
